Ob
der Aufsatz für die Vito B oder für eine andere Voigtländer gedacht
war, bleibe dahingestellt. Wenn man weiss wie, kann man das
trauerschwarze Ding sogar brauchen. Der geneigte Leser findet gleich
mehr.
Voigtländer Optik-Zubehör: Kontur und Proximeter
Der Kontur-Sucher für Kleinbild-Voigtländer
Das
Ding gehört sicher auf den Bitzschuh ... Danach kurze
Ratlosigkeit. Das muss doch ein Sucher sein. Ich versuche,
durch dieses Gerät zu schauen und sehe Schwarz wie die dunkelste Nacht,
einen Leuchtrahmen mit dem Unendlich-Zeichen inklusive zwei gestrichelte Gerade mit 1m-3ft. plus einen Punkt
in der Mitte. Häh?! oder: Ja-aber-hallo! – Hilfe gefunden, dem Internet sei
Dank: Mit einigen Zenti- metern Abstand schaue ich mit dem rechten Auge
auf die Hinterlinse und dem linken in die Gegend. Und siehe da, ich
kann den gewünschten Ausschnitt anvisieren. Der stimmt sogar ziemlich
genau mit jenem des eingebauten kleinen Suchers überein.
Das normale Vito B- und das Kontur-Sucherauge mit der Linse, die nicht mehr ganz fest sitzt.

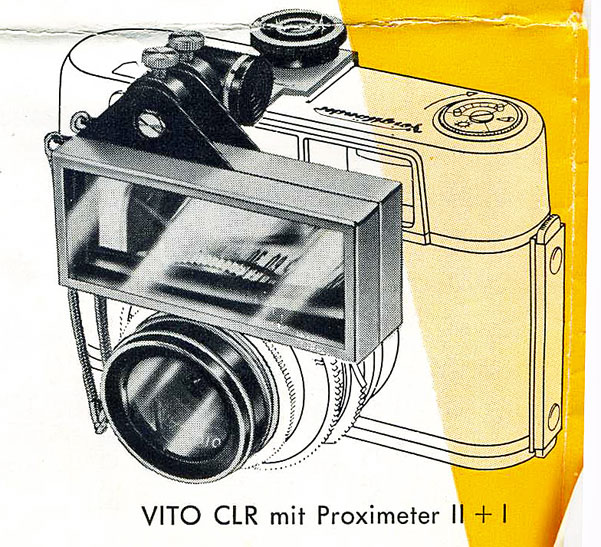

Ziemlich kompliziertes Proximeter II für Voigtländer–Kameras: Nahaufnahmen bis 32 cm
Proximeter
II, kombinierbar mit dem Proximeter I, zu befestigen auf dem
Sucherschuh
der Vitomatic IIa oder der Vito
CLR, die Vorsatzlinse gehört natürlich auf das Objektiv.
Kleine
Dinge
und Lebewesen groß erfassen
oder Schrift- und Bildvorlagen reproduzieren – diese ebenso reizvolle
wie interessante Aufnahmetechnik
erschließt Ihnen auf einfachste Weise das Voigtländer PROXIMETER. Der
besondere Vorteil dieses idealen Naheinstellgerätes besteht darin, daß
Nahaufnahmen bis zu 24 cm
Aufnahme-Abstand auch aus freier Hand und bei
schnellster Aufnahmebereitschaft der Kamera möglich
sind – wichtig bei
rasch wechselnden Bewegungsvorgängen oder lebenden Objekten;
gleichzeitig
wird die Sucherparallaxe aufgehoben, und selbst bei Einstellung auf
kürzeste
Entfernung bleibt das Auge für die „Ferne"
akkornmodiert.
Ansetzen des Gerätes.
Zunächst
den Haltebügel
(3) in den
Zubehörschuh der Kamera einsetzen, wobei der rote Punkt auf dem
schwarzen Drehknopf (4) dem Punkt auf dem Haltebügel gegenüberstehen
muß. Dann Knopf um 90° nach rechts drehen, und der Haltebügel
sitzt fest.
Nun die rechteckige Einstellinse auf den Zapfen (1) des Haltebügels aufschieben (bis zum Anschlag nach
hinten) und Rändelschraube (2) anziehen.
Nachdem der Haltebügel und die Einstellinse montiert sind, ist jetzt noch die runde
Vorsatzlinse, die mit einem Kettchen (5) an
der Einstellinse hängt,
auf die Objektivfassung zu stecken.
Bei der Kombination von Proximeter II mit Proximeter l muß
sowohl die Einstellinse als auch
die Vorsatzlinse vom Proximefer II
stets nach
hinten gesetzt werden!
Blende und Schärfentiefe
Um
bei der Aufnahme eine ausreichende Schärfentiefe
zu haben, sollten Sie das Objektiv mindestens auf 5,6 oder 8 abblenden. Bei der Reproduktion von
Schriftvorlagen empfiehlt sich Blende 11 oder 16.
Belichtung und Aufnahme
Die ermittelte Belichtungszeit wird durch die Vorsatzlinsen
nicht beeinflußt.
Das
Anvisieren
des Motivs und die Scharfeinstellung erfolgt
über den Meßsucher der Kamera innerhalb des jeweiligen
Proximeter-Einstellbereiches. Der richtige Bildausschnitt der Aufnahme
wird dabei durch den Kristall-Leuchtrahmen angegeben.
Bitte
aber darauf achten: Bei
Aufnahmen im Bereich der 1-m-Entfernungseinstellung muß die
1-m-Markierung am Leuchtrahmen berücksichtigt
werden. Aus der Betriebsanleitung
Mit
zwei Proximetern ... Da waren bei Voigtländer Tüftler am Werk ... Gross
Anklang gefunden hat das Gerät begreiflicherweise nicht. Nahaufnahmen
waren halt eine Domäne der Spiegelreflex. Waren. Wenn ich daran denke,
was meine Immer-Dabei, die G11 von Canon, ohne irgendwelches Zubehör
alles möglich macht ...
Erreicht werden diese Vorzüge der Proximeter-Fotografie durch zwei Vorsatzlinsen: einer als
positiver Meniskus
ausgebildeten für das Objektiv der Kamera und einer sphärisch-prismatischen
für den
Meßsucher
zum „Ablenken"
der beiden Meßstrahlen. Damit sind Objektiv und Meßsucher
zwangsläufig auch auf „Nähe" genauso exakt
miteinander gekuppelt,
wie im Normal-Einstellbereich von l m bis Unendlich. (Beschreibung von Voigtländer, nicht von mir)
